城市地下管廊隧道做信號覆蓋

選用光纖直放站近遠端機搭配使用，長短隧道皆適用

有損耗小、傳輸距離遠、信號穩定等諸多優點







壹

項目詳情

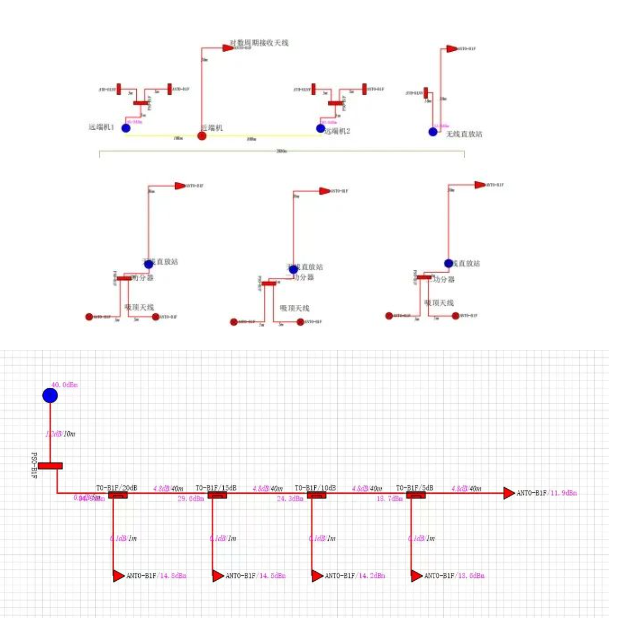

設計方案

貳

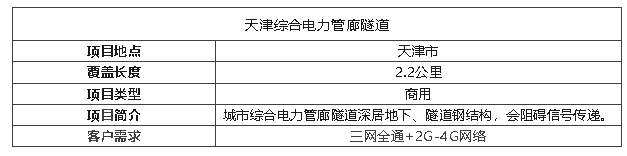

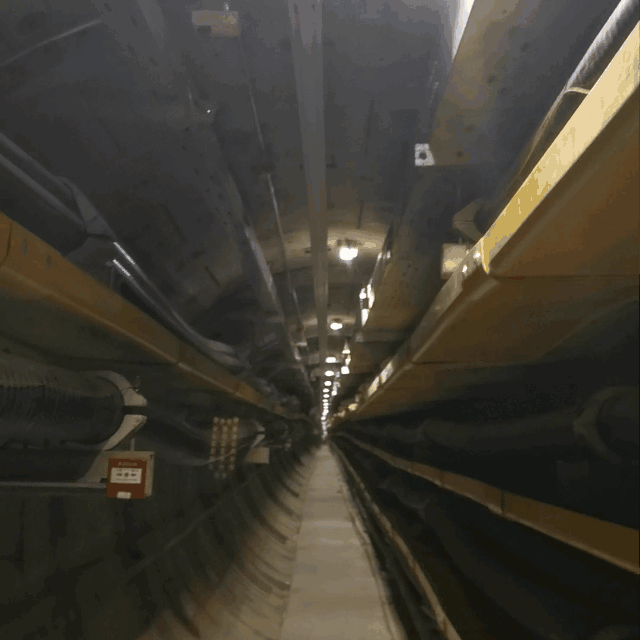

項目位于天津市，是地下綜合電力管廊隧道信號覆蓋。地下綜合電力管廊隧道作為城市及工業企業電力、通信控制電纜的輸送通道，連接著各處的用電設備，是工業火災防控中的重中之重。所以，會通過人員檢修、安放遠程控制機器人巡查等多種方式，預防和控制電纜隧道及綜合管廊電力艙火災。



為了保證工人們在日常檢修時，保持與外界流暢溝通和隧道內機器人能正常操作，必須將隧道信號全覆蓋。考慮到隧道直徑不大并且有鋼結構，常規的銅饋線會有損耗，覆蓋團隊給出以下覆蓋方案。



叁

產品方案

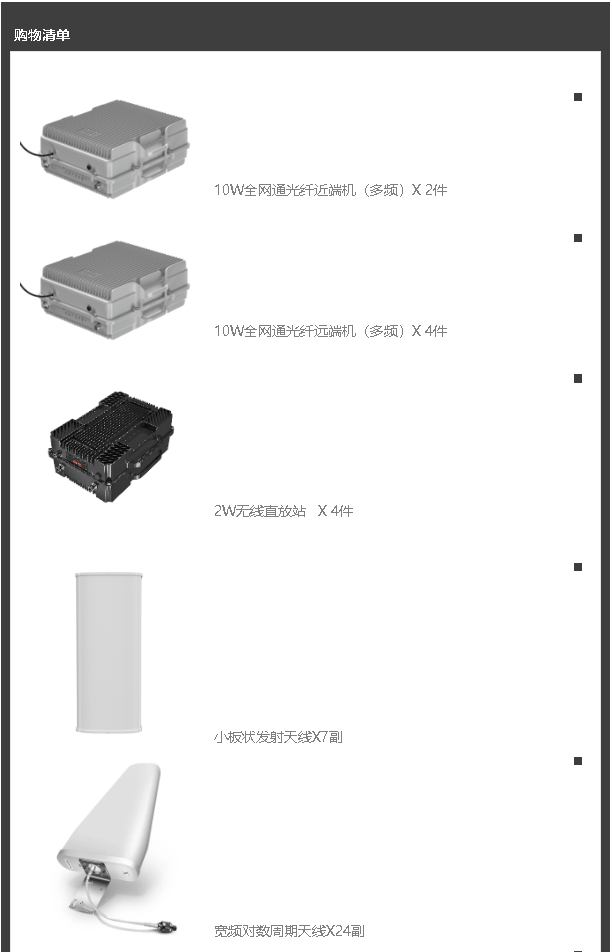

綜合項目情況考慮，覆蓋團隊選擇了10W光纖機和2W直放站，共10臺，配以寬頻對數周期天線、吸頂天線、小板狀發射天線等，這套設備有損耗小、傳輸距離遠、信號穩定等特點，長短隧道都能使用。









這款光纖機支持三網全通、2G-4G網絡、有增益高、ALC自動電平衡控制、防水防潮機身、散熱設計，適用于室內外大面積信號覆蓋。



安裝方法



肆

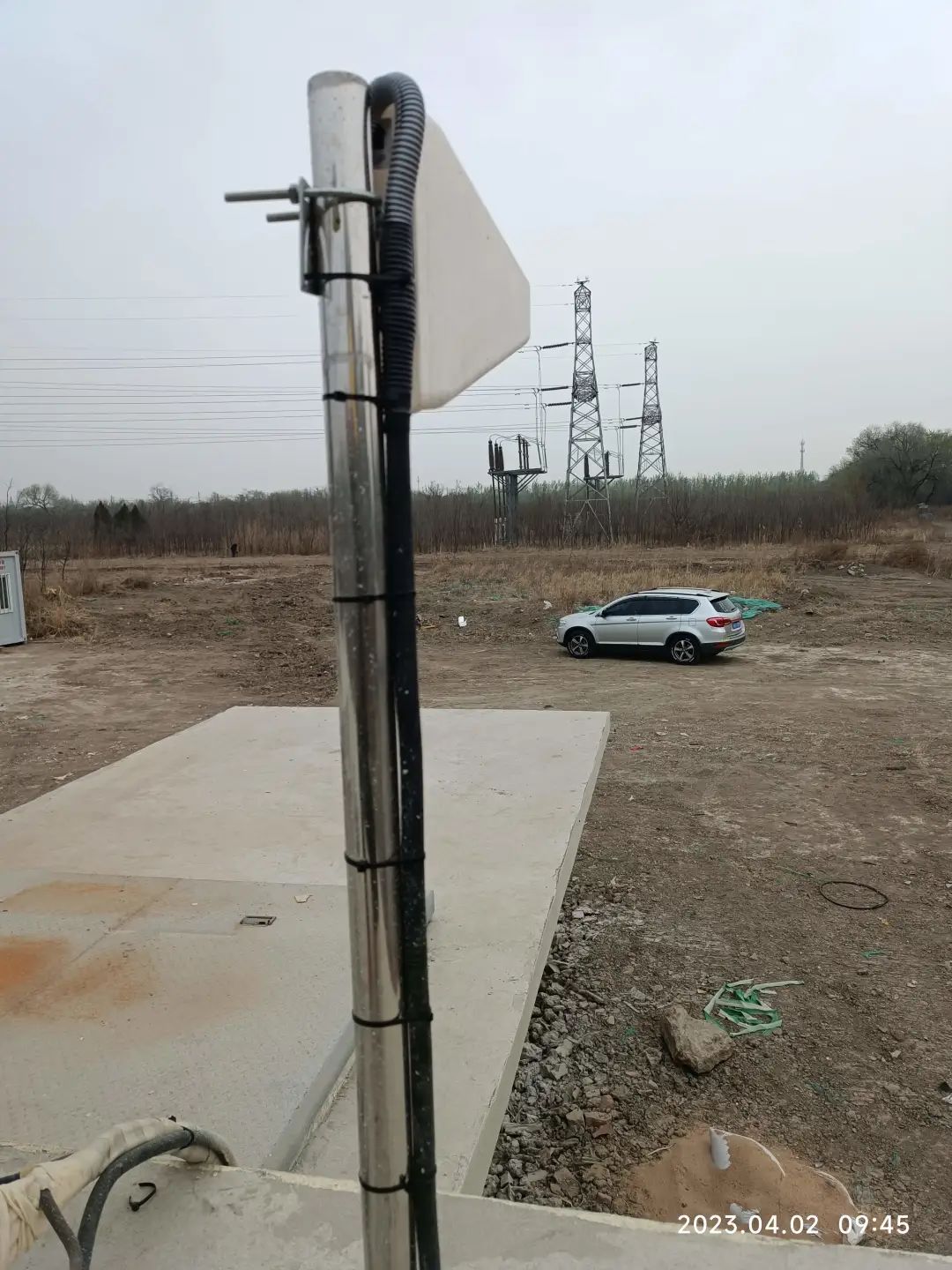

1.安裝室外接收天線

室外天線安裝在隧道洞口信號較好的區域，并將天線朝向基站位置。

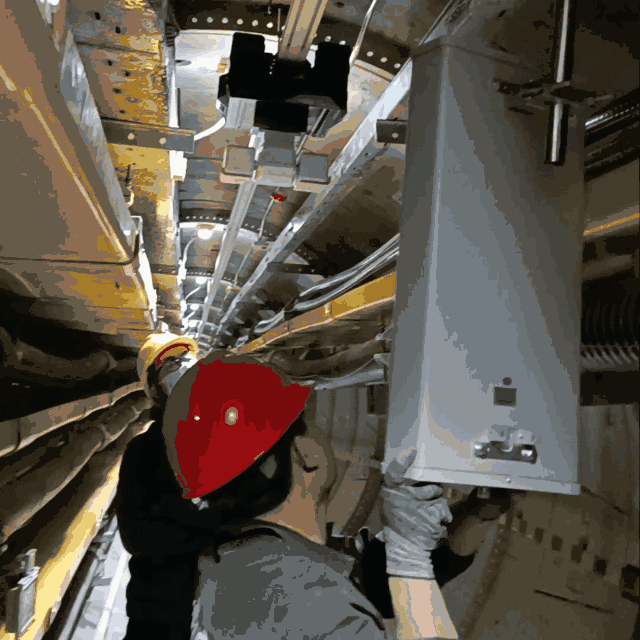

2.安裝室內天線

板狀天線為定向性天線，安裝時天線正面朝向需要覆蓋的區域。

吸頂天線為全向型天線，安裝時懸掛于天花板與地面平行即可。

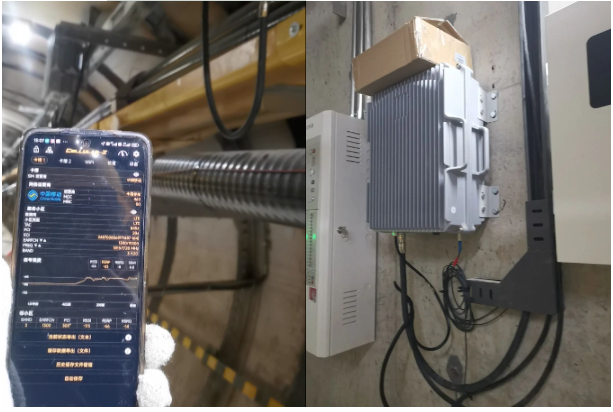

3.檢測網絡

用使用“cellularZ”檢測隧道各點信號值，顯示移動的RSRP值在-69dBm浮動，打電話、上網都不卡頓，機器人也能流暢運行。（RSRP值為衡量信號是否流暢的數值，-80以上非常流暢，-110dBm以下基本沒網。）
